Technologia Internetu Rzeczy coraz wyraźniej wpływa na funkcjonowanie współczesnego świata. Nowoczesne metody komunikacji pomiędzy urządzeniami, takie jak LoRaWAN, zwiększają efektywność działania wielu sektorów – od rolnictwa i energetyki, przez przemysł, aż po systemy Smart Home i Smart City. Aby jednak taka infrastruktura mogła działać sprawnie i niezawodnie, potrzebne są specjalistyczne urządzenia, czyli kontroler LoRaWAN, które odpowiadają za komunikację i zarządzanie danymi w sieci.
Jaką rolę pełni kontroler LoRaWAN w komunikacji urządzeń IoT?
W ofercie firmy Milesight znajdują się dwa kontrolery pracujące w sieci LoRaWAN – modele UC100 oraz UC300. Urządzenia te zostały zaprojektowane z myślą o integracji urządzeń przemysłowych oraz rozszerzaniu możliwości komunikacyjnych systemów IoT.
Jak działa kontroler UC100 w sieci LoRaWAN?

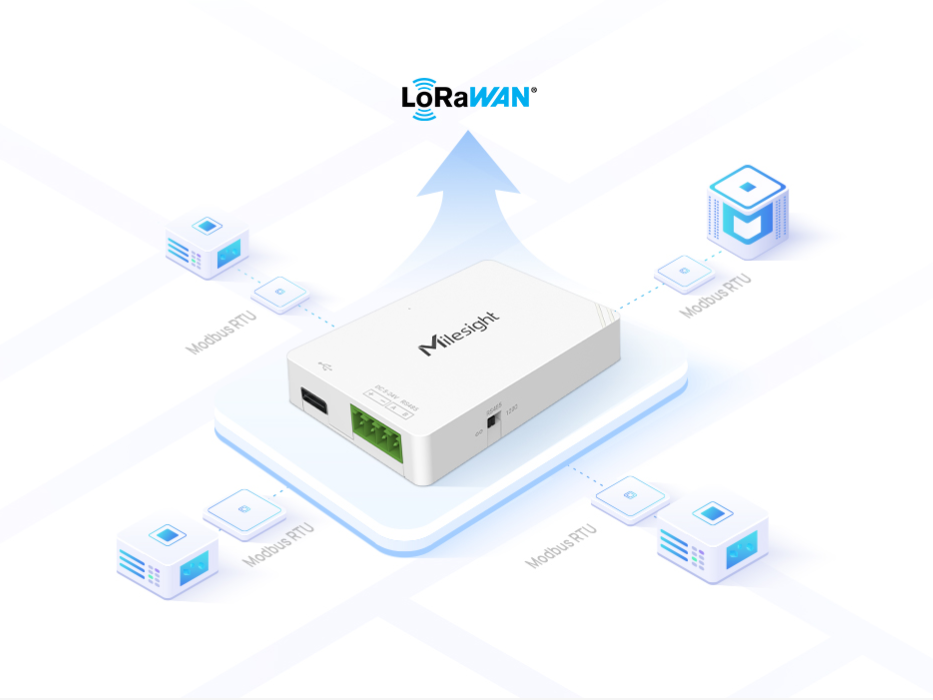

Kontroler Milesight UC100 umożliwia bezprzewodową transmisję danych poprzez interfejs RS485/Modbus RTU, gdzie technologia LoRaWAN pełni funkcję mostu komunikacyjnego. Dzięki temu możliwe jest znaczące zwiększenie zasięgu komunikacji portu szeregowego, nawet o wiele kilometrów. Jednocześnie urządzenie działa jako kontroler offline pomiędzy kolejnymi transmisjami danych w sieci LoRaWAN.
Pojedynczy kontroler UC100 może współpracować nawet z 16 sensorami, zbierając z nich dane i przekazując je dalej w systemie IoT.
Czy kontroler UC100 może wysyłać polecenia do urządzeń zewnętrznych?
Kontroler UC100 nie tylko odczytuje dane poprzez interfejs RS485, ale również umożliwia wysyłanie poleceń do podłączonych urządzeń zewnętrznych.
Prędkość transmisji w komunikacji poza siecią LoRaWAN może wynosić od 1200 do nawet 115200 b/s, jeśli wykorzystywana jest modulacja LoRa w trybie punkt-punkt (peer-to-peer), określana także jako D2D (device-to-device).
W jaki sposób konfiguruje się kontroler UC100?
Na obudowie urządzenia znajduje się port USB-C, który umożliwia zarówno lokalną konfigurację kontrolera, jak i konfigurację zdalną. Ten sam port może być także wykorzystywany do zasilania urządzenia.
Alternatywnie zasilanie może być doprowadzane również bezpośrednio z portu szeregowego.
Czy kontroler UC100 może pracować autonomicznie?
Kontroler UC100 oferuje możliwość zaprogramowania funkcji autonomicznych. Dzięki temu urządzenie może samodzielnie sterować podłączonymi elementami infrastruktury, nawet gdy sieć LoRaWAN jest niedostępna lub gdy występują przerwy pomiędzy transmisjami danych.
Takie rozwiązanie pozwala zachować ciągłość pracy komunikacji Modbus przez port szeregowy, nawet w sytuacji braku połączenia z siecią.
Na czym polega komunikacja D2D w urządzeniach Milesight?
Urządzenie obsługuje także technologię Milesight D2D (Device-to-Device), która umożliwia komunikację pomiędzy urządzeniami producenta w trybie peer-to-peer, czyli bez udziału infrastruktury sieciowej LoRaWAN.
W tym scenariuszu transmisja odbywa się w modulacji LoRa, jednak bez konieczności korzystania z serwera sieciowego ani zarządzania przez sieć LoRaWAN.
Kontroler UC100 może w takim przypadku pełnić rolę kontrolera wykorzystującego port RS485 do zarządzania innymi urządzeniami, ale również może działać jako agent D2D, odbierając dane przez ten sam interfejs.
Szczegółowe informacje dotyczące technologii D2D można znaleźć w osobnym materiale poświęconym tej metodzie wykorzystania modulacji LoRa.
Jakie parametry fizyczne posiada kontroler UC100?
Kontroler UC100 wyróżnia się kompaktowymi wymiarami wynoszącymi 70 × 45 × 13 mm.
Urządzenie zostało zaprojektowane do pracy w szerokim zakresie temperatur od -20℃ do +60℃. Dodatkowo konstrukcja umożliwia montaż ścienny, co znacząco ułatwia instalację w wielu środowiskach przemysłowych oraz infrastrukturalnych.
Czym wyróżnia się kontroler UC300 w sieci LoRaWAN?
Drugim urządzeniem z serii UC jest kontroler UC300, który oferuje znacznie bardziej rozbudowane możliwości niż model UC100.
Kontroler UC300 wyposażono w wiele interfejsów wejścia i wyjścia, w tym wyjścia analogowe pracujące w standardzie 4–20 mA oraz 0–10 V. Dodatkowo urządzenie posiada wejścia i wyjścia cyfrowe, a także porty komunikacyjne RS485 oraz RS232.
Jakie unikatowe funkcje oferuje kontroler UC300?
Jedną z charakterystycznych cech modelu UC300 są dwa wejścia RTD, które pozwalają na odbieranie sygnałów rezystancyjnych z czujników PT100 w konfiguracji 2- lub 3-przewodowej. Następnie sygnał ten może zostać przekształcony w sygnał prądowy w zakresie od 4 do 20 mA.
Czy kontroler UC300 pozwala tworzyć własne scenariusze działania?
Użytkownik kontrolera UC300 może skonfigurować do 16 niestandardowych poleceń, które są uruchamiane zgodnie z określonym harmonogramem czasowym.
Podobnie jak model UC100, również ten kontroler potrafi realizować operacje autonomiczne, nawet w sytuacji braku dostępu do sieci.
Z jakimi platformami chmurowymi współpracuje kontroler UC300?
Kontroler UC300 zapewnia integrację z popularnymi platformami chmurowymi, takimi jak AWS czy Milesight Cloud.
Możliwość ta jest dostępna dzięki obsłudze protokołów komunikacyjnych TCP, UDP oraz MQTT, które umożliwiają łatwe przesyłanie danych do systemów analitycznych i zarządzających.
Czy kontroler UC300 może działać bez sieci LoRaWAN?
W zależności od wybranego wariantu sprzętowego kontroler UC300 może również pracować w oparciu o łączność GSM LTE. W takim trybie urządzenie nie wykorzystuje transmisji LoRaWAN, lecz funkcjonuje jako IoT Gateway, czyli modem wyposażony w dodatkowe wejścia i wyjścia, wbudowany sensor temperatury oraz możliwość zaprogramowania własnej logiki działania.
Jak wygląda instalacja i parametry fizyczne kontrolera UC300?
Kontroler UC300 ma większe wymiary niż model UC100 i mierzy 93 × 70 × 22 mm.
Urządzenie zostało zaprojektowane z myślą o montażu na szynie DIN, co pozwala na jego łatwą instalację w szafach automatyki przemysłowej.
Podobnie jak wcześniejszy model, kontroler UC300 pracuje w szerokim zakresie temperatur wynoszącym od -20℃ do +60℃, dzięki czemu może być stosowany w wymagających środowiskach przemysłowych.
